组装与连接 OVIS

OVIS 由摄像头板和 OVIS Core 板组成。连接 USB 或 UART0 前，需要先按正确方向完成两块板的组装。

警告

组装或拆分板卡前，请断开 USB 和 UART 连接。

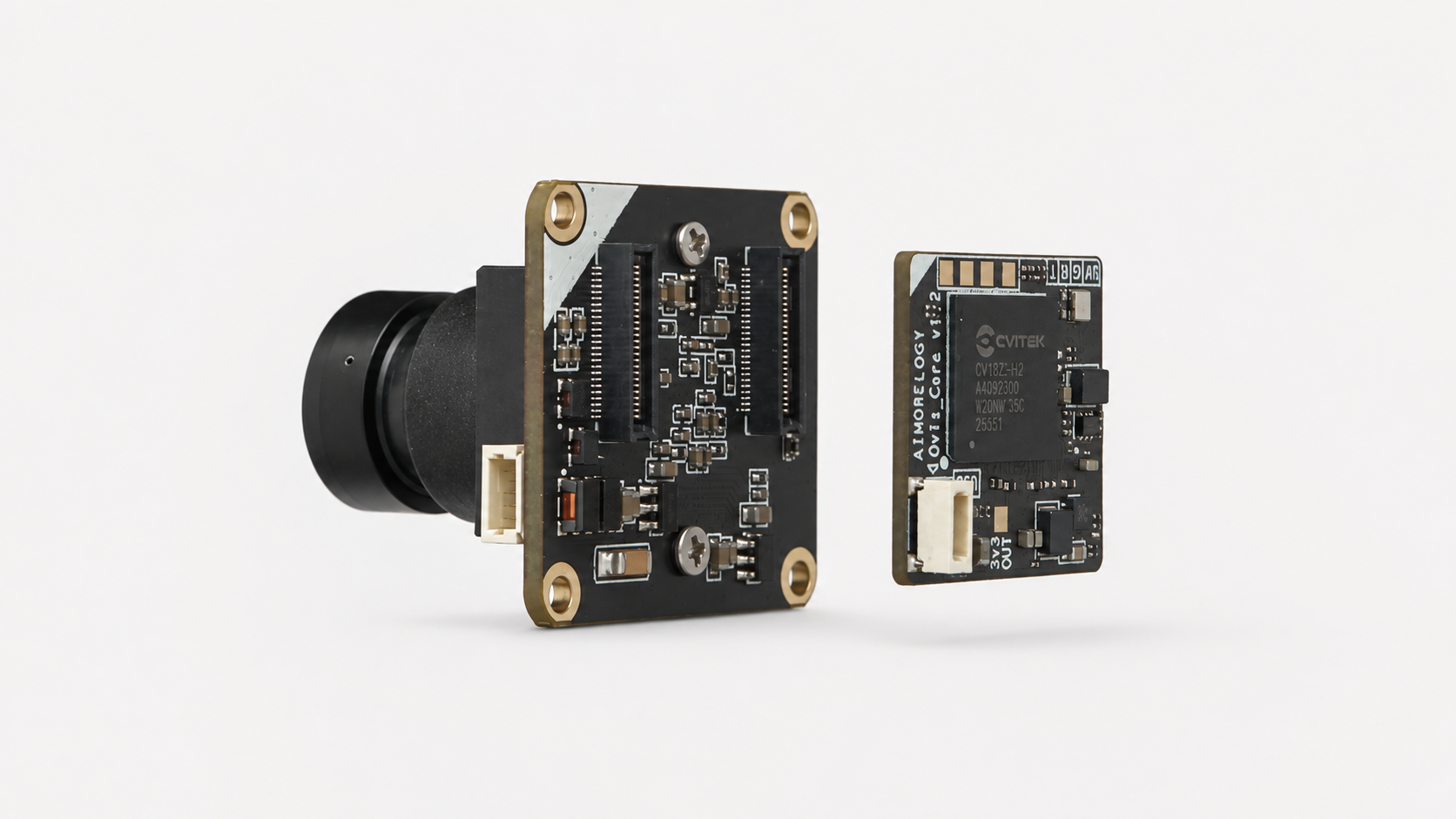

组装板卡

1. 找到两块板左上角的白色方向标记。
2. 让两个白色角朝向同一方向，再对齐板间连接器。
3. 保持两块板平行，均匀向下按压，直至连接器装配到位。

识别接口

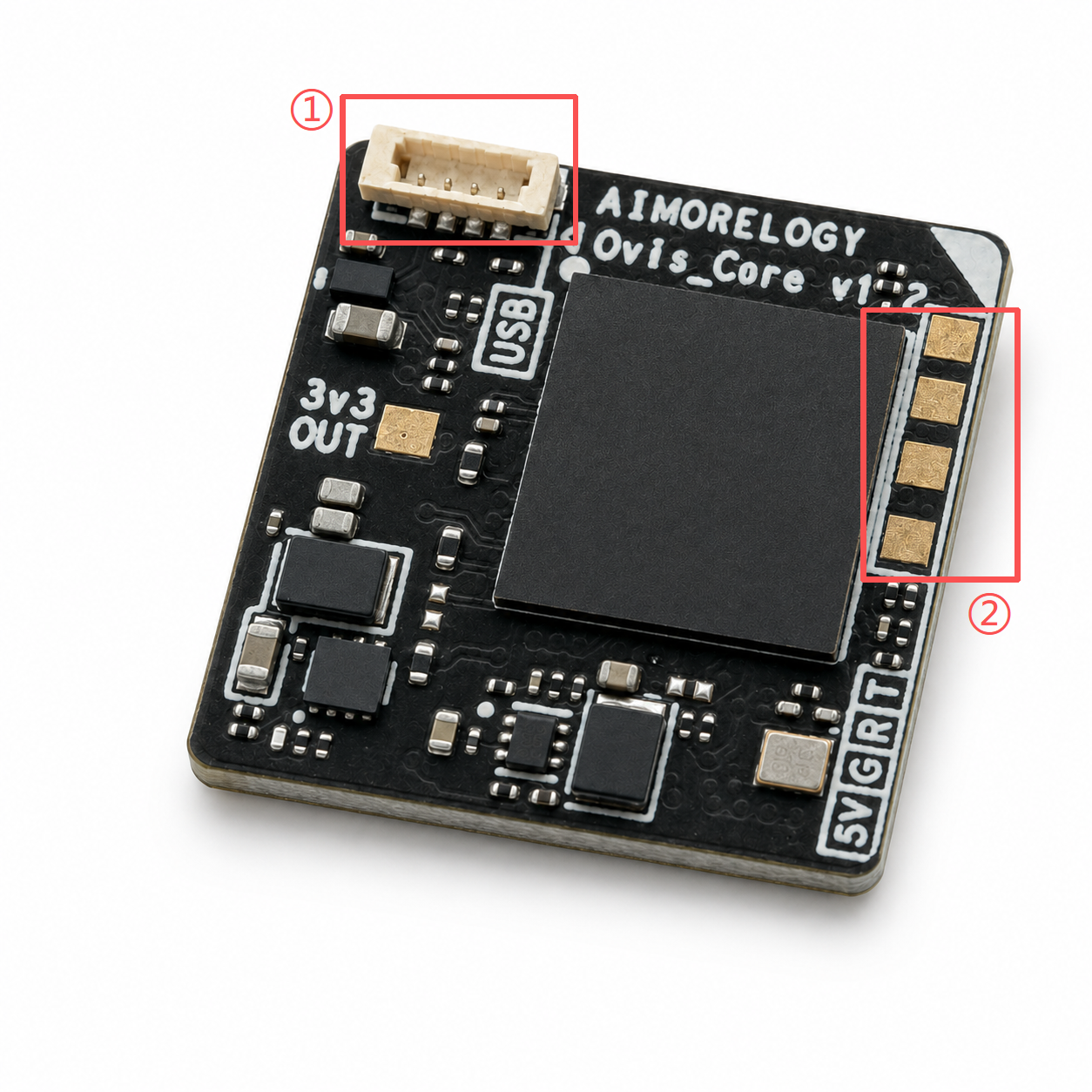

下图标出了连接和固件烧录需要使用的两个接口：

1. USB 接口。
2. UART0 串口。

固件烧录步骤请参阅烧录 OVIS 固件。
