6. 分区修改¶

6.1. 分区表配置¶

CV184x SDK把分区表中的各分区添加为 build/Kconfig.partitions 配置项，不同EVB defconfig档案记录了对应Flash 的各分区默认配置值。

执行defconfig命令选定EVB时，先解析 build/Kconfig.partitions 文件，再加载defconfig档案中的默认配置，最后生成xml文件形式的分区表，保存为 build/partitions.xml。以cv1842hp_wevb_0014a_spinor为例：

$ source build/envsetup_soc.sh

$ defconfig cv1842hp_wevb_0014a_spinor

$ file build/boards/cv184x/cv1842hp_wevb_0014a_spinor/partition/partition_spinor.xml
build/boards/cv184x/cv1842hp_wevb_0014a_spinor/partition/partition_spinor.xml: symbolic link to ../../../../partitions.xml

$ cat build/partitions.xml
<?xml version="1.0" ?>
<physical_partition type="spinor">
<!--This is an auto-generated file. DO NOT EDIT manually.-->
<partition label="fip" size_in_kb="2048" readonly="false" file="fip_spl.bin" mountpoint="" type=""/>
<partition label="2nd" size_in_kb="1024" readonly="false" file="yoc.bin" mountpoint="" type=""/>
<partition label="BOOT" size_in_kb="3072" readonly="false" file="boot.spinor" mountpoint="" type=""/>
<partition label="MISC" size_in_kb="128" readonly="false" file="logo.jpg" mountpoint="" type=""/>
<partition label="ENV" size_in_kb="64" readonly="false" file="" mountpoint="" type=""/>
<partition label="ENV_BAK" size_in_kb="64" readonly="false" file="" mountpoint="" type=""/>
<partition label="ROOTFS" size_in_kb="4352" readonly="false" file="rootfs.spinor" mountpoint="" type=""/>
<partition label="DATA" size_in_kb="1024" readonly="false" file="data.spinor" mountpoint="/mnt/data" type="jffs2"/>
</physical_partition>

6.2. 分区表解读¶

分区表的标签含义如下：

physical_partitiOn type：flash 种类。
partition label：分区名称。
size_in_kb：分区大小(以KB为单位) 。
file：所指向的image file名称。
type：（在partition label栏位中）文件系统格式。
mountpoint：分区挂载路径。

CV184x SDK 会生成以下的image file，每个档案代表不同的分区，分列如下：

FIP : Bootloader/U-Boot 分区
CV184X CA3 采用FSBL+UBOOT 架构，最后打包后也复用(FIP)檔名，方便后续使用。
2nd(双系统) : Yun on Processor (YOC) 所在分区
BOOT : Partition for Linux Kernel 分区
MISC : Boot Logo 分区
ROOTFS : root file system 分区
SYSTEM: CVITEK libraries所在分区
DATA : 使用这资料分区

注：2nd分区为双系统特有分区，仅在双系统环境下存在

6.3. 修改分区¶

修改分区表

在选定EVB后，支持通过menuconfig命令以图形界面的方式修改 build/partitions.xml 分区表。

需要修改已有分区的大小，可以直接修改对应配置项的值，分区大小对齐参阅前面章节；

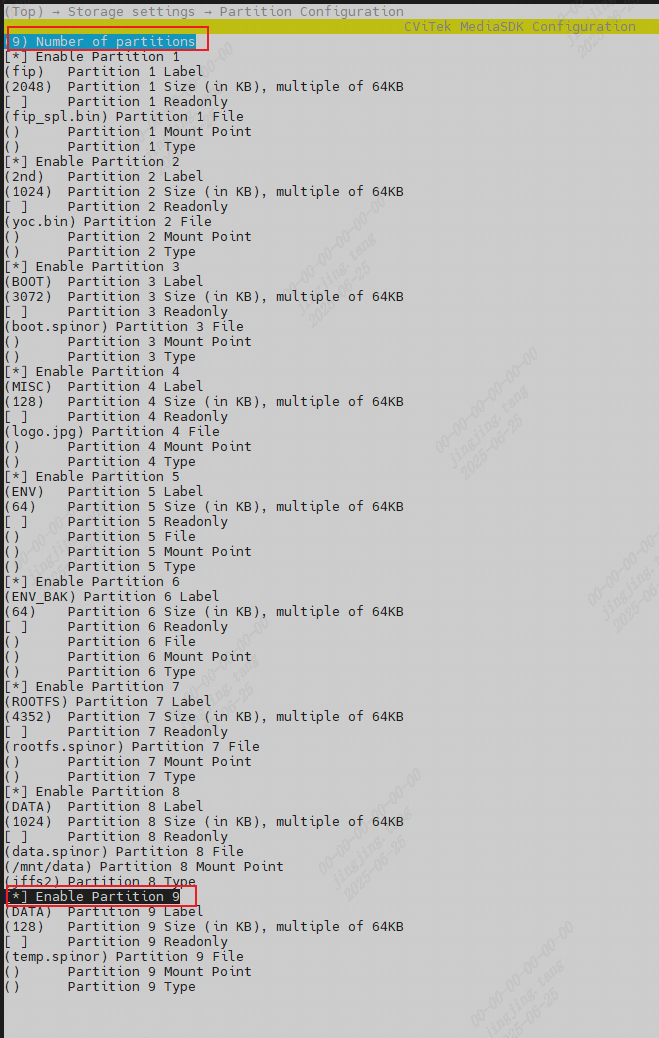

当需要增减分区时，先修改分区的数量，然后，取消勾选不需要的分区，或者设置新的分区，如下图所示，修改完后保存设定，退出菜单界面就会自动更新到 build/partitions.xml 分区表：
当最后一个分区的大小删除不填写时，生成分区表时会自动计算剩余大小作为最后一个分区的大小。

例如，上图保存修改后，更新如下：

$ cat build/partitions.xml
<?xml version="1.0" ?>
<physical_partition type="spinor">
<!--This is an auto-generated file. DO NOT EDIT manually.-->
<partition label="fip" size_in_kb="2048" readonly="false" file="fip_spl.bin" mountpoint="" type=""/>
<partition label="2nd" size_in_kb="1024" readonly="false" file="yoc.bin" mountpoint="" type=""/>
<partition label="BOOT" size_in_kb="3072" readonly="false" file="boot.spinor" mountpoint="" type=""/>
<partition label="MISC" size_in_kb="128" readonly="false" file="logo.jpg" mountpoint="" type=""/>
<partition label="ENV" size_in_kb="64" readonly="false" file="" mountpoint="" type=""/>
<partition label="ENV_BAK" size_in_kb="64" readonly="false" file="" mountpoint="" type=""/>
<partition label="ROOTFS" size_in_kb="4352" readonly="false" file="rootfs.spinor" mountpoint="" type=""/>
<partition label="DATA" size_in_kb="1024" readonly="false" file="data.spinor" mountpoint="/mnt/data" type="jffs2"/>
<partition label="DATA" size_in_kb="128" readonly="false" file="temp.spinor" mountpoint="" type=""/>
</physical_partition>

指定分区表

需要更改为指定分区表，只需要修改EVB 配置目录中的分区表软连接 build/boards/cv184x/cv1842hp_wevb_0014a_spinor/partition/partition_spinor.xml
